DIN EN 13126-3 und DIN 18267
Die Europäische Norm DIN EN 13126 befasst sich mit Beschlägen für Fenster und Fenstertüren. Teil 3 dieser Normenreihe definiert Anforderungen und Prüfverfahren für Betätigungsgriffe, insbesondere für Drehkipp-, Kippdreh- und Drehbeschläge. Die Maße der Fenstergriffe sind in der DIN 18267 festgelegt.Die DIN EN 13126-3 für Fenstergriffe
Die Europäische Norm DIN EN 13126 besteht aus 19 Teilen. Sie befasst sich mit Beschlägen für Fenster und Fenstertüren. Teil 3 dieser Normenreihe wurde komplett überarbeitet (Ausgabe April 2023) und definiert über einen 8-stelligen Klassifizierungsschlüssel Anforderungen und Prüfverfahren für Betätigungsgriffe, insbesondere für Drehkipp-, Kippdreh- und Drehbeschläge. Details zum Klassifizierungssschlüssel, der für alle Normenteile vereinheitlicht wurde, folgen im Anschluss.
An die Maße der Fenstergriffe stellt die Europäische Norm keine Anforderungen. Diese sind in der DIN 18267 festgelegt (z. B. Vierkantstift □ 7 mm, Stichmaß der Verschraubung 43 mm).
Der Klassifizierungsschlüssel in DIN EN 13126-3:2023-04
Das nachstehende Beispiel beschreibt einen RAL-Fenstergriff mit den Mindestanforderungen nach DIN EN 13126-3.
1. Stelle: Dauerfunktionstüchtigkeit
1 Dauerfunktion | 2 Masse | 3 Korrosions-beständigkeit | 4 Prüfgröße |
H2/180 | 0 | 2 | 0 |
5 Schutzwirkung gegen Einbruch | 6 Schlüsselbezogene Sicherheit | 7 Griff-Typ | 8 Gebrauchs-Kategorie |
0 | 0 | C1 | 2 |
Klasse | Beschreibung |
H1/90 | 5.000 Drehzyklen |
H2/90 | 10.000 Drehzyklen |
H3/90 | 20.000 Drehzyklen |
H1/180 | 5.000 Drehkippzyklen |
H2/180 | 10.000 Drehkippzyklen |
H3/180 | 20.000 Drehkippzyklen |
2. Stelle: Masse
1 Dauerfunktion | 2 Masse | 3 Korrosions-beständigkeit | 4 Prüfgröße |
H2/180 | 0 | 2 | 0 |
5 Schutzwirkung gegen Einbruch | 6 Schlüsselbezogene Sicherheit | 7 Griff-Typ | 8 Gebrauchs-Kategorie |
0 | 0 | C1 | 2 |
Klasse | Beschreibung |
0 | keine Anforderung |
3. Stelle: Korrosionsbeständigkeit
1 Dauerfunktion | 2 Masse | 3 Korrosions-beständigkeit | 4 Prüfgröße |
H2/180 | 0 | 2 | 0 |
5 Schutzwirkung gegen Einbruch | 6 Schlüsselbezogene Sicherheit | 7 Griff-Typ | 8 Gebrauchs-Kategorie |
0 | 0 | C1 | 2 |
Klasse | Beschreibung |
2 | mindestens Klasse 2 der EN 1670 |
4. Stelle: Prüfgröße
1 Dauerfunktion | 2 Masse | 3 Korrosions-beständigkeit | 4 Prüfgröße |
H2/180 | 0 | 2 | 0 |
5 Schutzwirkung gegen Einbruch | 6 Schlüsselbezogene Sicherheit | 7 Griff-Typ | 8 Gebrauchs-Kategorie |
0 | 0 | C1 | 2 |
Klasse | Beschreibung |
0 | keine Anforderung |
5. Stelle: Schutzwirkung gegen Einbruch
(entsprechend Zusatzprüfparameter)
1 Dauerfunktion | 2 Masse | 3 Korrosions-beständigkeit | 4 Prüfgröße |
H2/180 | 0 | 2 | 0 |
5 Schutzwirkung gegen Einbruch | 6 Schlüsselbezogene Sicherheit | 7 Griff-Typ | 8 Gebrauchs-Kategorie |
0 | 0 | C1 | 2 |
Klasse | Beschreibung |
0 | keine Schutzwirkung |
1 | 35 Nm Beständigkeit gegen Abdrehen und Abreißen |
2 | 100 Nm* Beständigkeit gegen Abdrehen und Abreißen |
3 | 200 Nm** Beständigkeit gegen Abdrehen und Abreißen |
* Alternativ Bruchdrehmoment ≥ 40 Nm mit voller Blockierfunktion
** Alternativ Bruchdrehmoment ≥ 50 Nm mit voller Blockierfunktion
6. Stelle: Schlüsselbezogene Sicherheit
(entsprechend Zusatzprüfparameter)
1 Dauerfunktion | 2 Masse | 3 Korrosions-beständigkeit | 4 Prüfgröße |
H2/180 | 0 | 2 | 0 |
5 Schutzwirkung gegen Einbruch | 6 Schlüsselbezogene Sicherheit | 7 Griff-Typ | 8 Gebrauchs-Kategorie |
0 | 0 | C1 | 2 |
Klasse | Beschreibung |
0 | kein Schließmechanismus |
1 | Riegelmechanismus |
2 | Schließmechanismus mit Schlüssel mit ≥ 25 Schließvarianten |
3 | Schließmechanismus mit Schlüssel mit ≥ 100 Schließvarianten |
7. Stelle: Griff-Typ
(Typ des Betätigungsgriffs)
1 Dauerfunktion | 2 Masse | 3 Korrosions-beständigkeit | 4 Prüfgröße |
H2/180 | 0 | 2 | 0 |
5 Schutzwirkung gegen Einbruch | 6 Schlüsselbezogene Sicherheit | 7 Griff-Typ | 8 Gebrauchs-Kategorie |
0 | 0 | C1 | 2 |
Klasse | Anwendung | Griffausführung |
N1 | N = ohne Rastfunktion | 1 = Fenstergriff |
N2 | N = ohne Rastfunktion | 2 = Getriebegriff |
C1 | C = mit Rastfunktion | 1 = Fenstergriff |
C2 | C = mit Rastfunktion | 2 = Getriebegriff |
8. Stelle: Gebrauchs-Kategorie
(entsprechend der Hauptprüfparameter)
1 Dauerfunktion | 2 Masse | 3 Korrosions-beständigkeit | 4 Prüfgröße |
H2/180 | 0 | 2 | 0 |
5 Schutzwirkung gegen Einbruch | 6 Schlüsselbezogene Sicherheit | 7 Griff-Typ | 8 Gebrauchs-Kategorie |
0 | 0 | C1 | 2 |
Klasse | Beschreibung | ||
1 | Rastdrehmomente vor und nach der Dauerfunktionsprüfung | Zwischenlauf Ausrastmoment Differenzwert | M0 ≤ 1,4 Nm Ma ≤ 6,0 Nm Md ≥ 0,4 Nm |
Freies Spiel rechtwinklig und parallel zur Befestigungsebene | Δ ≤ 6 mm | ||
Torsionsfestigkeit 200 N/85 mm/30 s | zulässige Verformung Δ ≤ 5 mm | ||
Zugfestigkeit der Stiftverbindung | F ≥ 100 N | ||
Zugfestigkeit außermittig | F = 600 N | ||
2 | Rastdrehmomente vor und nach der Dauerfunktionsprüfung | Zwischenlauf Ausrastmoment Differenzwert | M0 ≤ 0,8 Nm Ma ≤ 4,0 Nm Md ≥ 0,8 Nm |
Freies Spiel rechtwinklig und parallel zur Befestigungsebene | Δ ≤ 4 mm | ||
Torsionsfestigkeit 200 N/85 mm/30 s | zulässige Verformung Δ ≤ 2 mm | ||
Zugfestigkeit der Stiftverbindung | F ≥ 100 N | ||
Zugfestigkeit außermittig | F = 1.200 N |

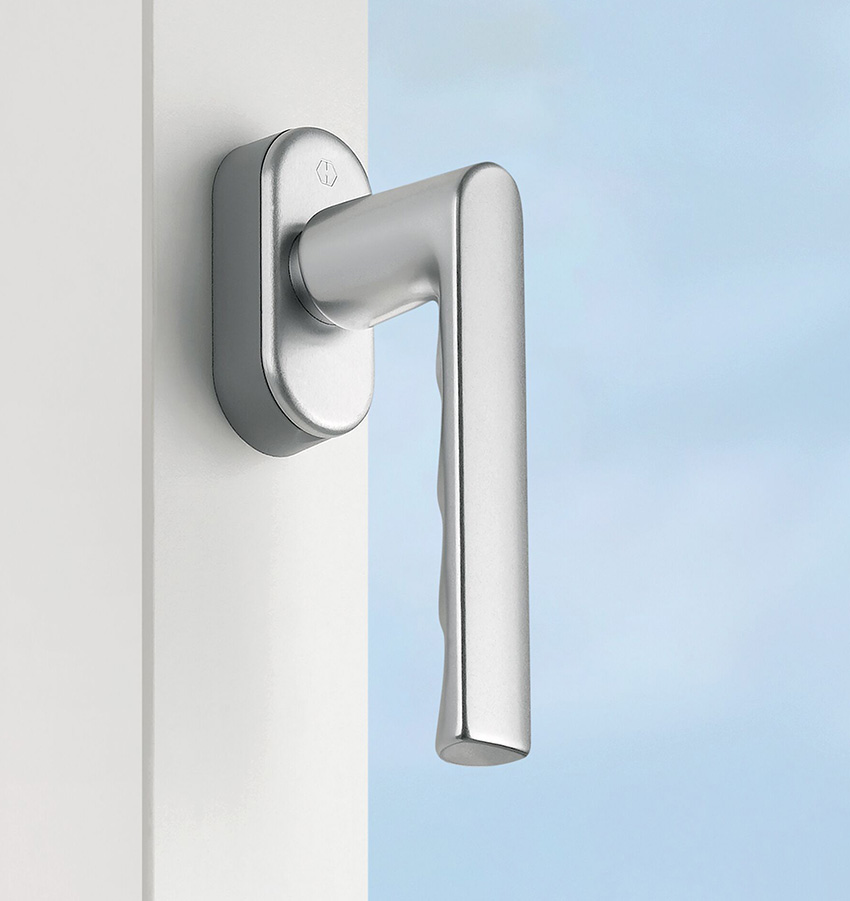

Beispiel-Klassifizierungs-Schlüssel für einen Fenstergriff mit SecuForte®
1 Dauerfunktion | 2 Masse | 3 Korrosions-beständigkeit | 4 Prüfgröße |
H2/180 | 0 | 3 | 0 |
5 Schutzwirkung gegen Einbruch | 6 Schlüsselbezogene Sicherheit | 7 Griff-Typ | 8 Gebrauchs-Kategorie |
1 | 1 | C1 | 2 |
Stelle | Klasse | Beschreibung | ||
1 | H2/180 | 10.000 Drehkippzyklen | ||
2 | 0 | keine Anforderung | ||
3 | 3 | mindestens Klasse 2 der EN 1670 | ||
4 | 0 | keine Anforderung | ||
5 | 1 | 35 Nm Beständigkeit gegen Abdrehen und Abreißen | ||
6 | 1 | Riegelmechanismus | ||
7 | C1 | Anwendung C = mit Rastfunktion, Griffausführung 1 = Fenstergriff | ||
8 | 2 | Rastdrehmomente vor und nach der Dauerfunktionsprüfung | Zwischenlauf Ausrastmoment Differenzwert | M0 ≤ 0,8 Nm Ma ≤ 4,0 Nm Md ≥ 0,8 Nm |
Freies Spiel rechtwinklig und parallel zur Befestigungsebene | Δ ≤ 4 mm | |||
Torsionsfest. 200 N/85 mm/30 s | zulässige Verformung Δ ≤ 2 mm | |||
Zugfestigkeit der Stiftverbindung | F ≥ 100 N | |||
Zugfestigkeit außermittig | F = 1.200 N |
